Saber como ligar interruptor duplo é mais simples do que você imagina. Com alguns passos super fáceis você já poderá ter esta fácil instalação em sua casa. Porém, é preciso se atentar para cada passo do processo, a fim de ter bons resultados.
E ainda, em caso de dúvidas, não hesite em contatar um profissional qualificado, ok? Assim você também garantirá a sua segurança. Visto estes pontos, vamos ao nosso guia de hoje.

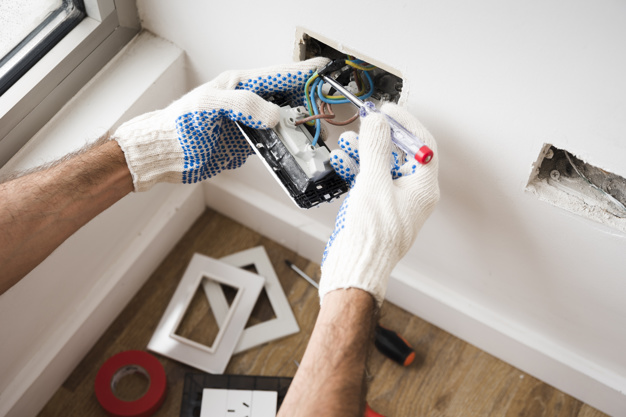

![como ligar interruptor duplo](https://www.tudoconstrucao.com/wp-content/uploads/2020/05/como-ligar-um-interruptor-duplo.jpg)
Interruptor duplo com tomada
Um interruptor duplo com tomada possui duas seções separadas para controlar duas lâmpadas ou dois conjuntos de lâmpadas distintos. É possível fazer a ligação deste tipo de interruptor conjugado a uma tomada.
Entretanto, é ideal que você utilize uma tomada que considere o novo padrão brasileiro de três pinos. Isso porque este padrão foi criado para desencadear mais segurança ao consumidor, tendo em vista que o terceiro pino é responsável pelo aterramento. Assim, há uma diminuição nas chances de choque elétrico e acidentes deste tipo em casa.
Para ler mais tarde: Curso de Eletricista Predial
Considerado este ponto, atente-se para o passo a passo que vamos apresentar logo abaixo:
Passo a passo de como ligar interruptor duplo
Antes de qualquer coisa, é essencial que você considere alguns cuidados importantes antes de aprender a como ligar interruptor duplo. Sendo eles:
- Identifique todos os fios que estão chegando até à caixa de distribuição – fase, terra e neutro. Para ligações 2020 v serão encontradas duas fases.
- Mantenha a chave central desligada.
- Confira cada um dos cabos, observado as cores: fase (geralmente vermelho), neutro (azul claro) e terra (verde ou verde e amarelo);
Feito isso, é hora de seguir o passo a passo, pondo a mão na massa:
- Atente-se para a derivação do cabo fase para alimentar a tomada e os interruptores, e também para a derivação do neutro para tomada e lâmpadas.
- Ligue os cabos na tomada seguindo os critérios a seguir: com os parafusos de frente para você, o da direita será o do cabo neutro, o central do cabo terra e o esquerdo o de fase.
- No cabo fase, faça uma derivação que irá alimentar os contatos centrais dos dois interruptores em questão.
- Em seguida, alimente os contatos centrais dos interruptores com o cabo fase vindouro da derivação.
- Ligue os cabos que são de retorno dos interruptores.
- Parafuse o seu interruptor na caixa de passagem.
- Faça uma derivação do cabo neutro para alimentar as lâmpadas.
- Ligue os cabos de neutro e retorno aos receptáculos.
- Use a própria iluminação/lâmpadas para testar.
Para que você possa entender mais facilmente, trouxemos também um vídeo com passo a passo. Acompanhe:
Em casos de dúvidas, converse com um profissional
Se ainda houver dúvidas mesmo após ver o vídeo e ler o nosso passo a passo de como ligar interruptor duplo, não hesite em procurar um profissional. Afinal, ele terá todos os subsídios necessários para lhe auxiliar a efetivar o passo a passo de um modo mais fácil e seguro.
E assim você garante bons resultados, além de manter a sua segurança sempre em dia. Visto que ninguém quer fazer uma pequena mudança em casa correndo o risco de causar um curto circuito, não é mesmo?
